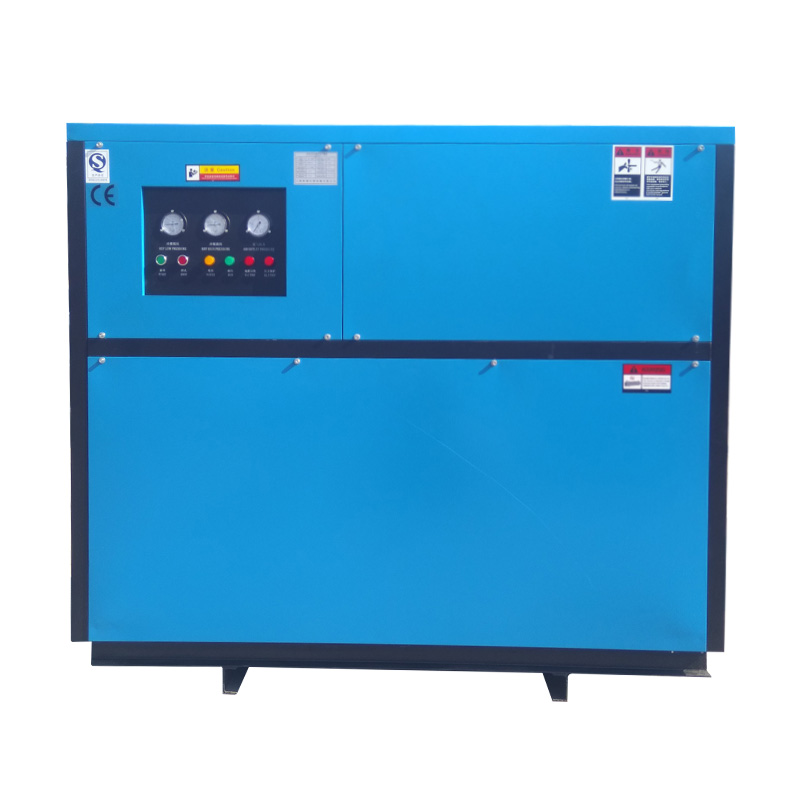

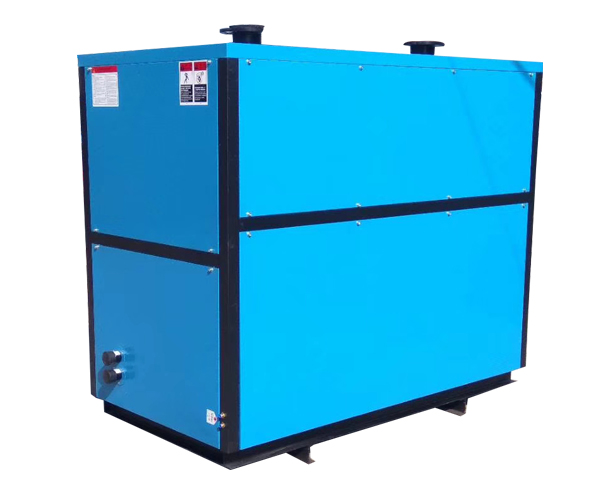

常溫水冷冷凍式干燥機

型號：HSD-15-200NFW

處理量：17-85m3/min

進氣壓力:0.6-1.0Mpa

壓力露點：2-10℃

冷卻方式:水冷

產品特點：制冷系統的冷凝器采用冷卻水方式冷卻。主要用于供水條件較好、進氣溫度較高及空氣處理亮較大的場合，因其受環境溫度因素影響小，所以出口空氣露點較穩定，主要適合對用氣露點要求穩定，環境溫度高的用戶。

咨詢熱線 18017005465

立即咨詢

產品介紹
視頻中心
技術參數

產品介紹
INTRODUCTION

制冷系統的冷凝器采用冷卻水方式冷卻。主要用于供水條件較好、進氣溫度較高及空氣處理亮較大的場合，因其受環境溫度因素影響小，所以出口空氣露點較穩定，主要適合對用氣露點要求穩定，環境溫度高的用戶。壓縮空氣進入空氣預冷器預冷并除去部分水份，再進入空氣冷卻器使溫度降至2℃（露點溫度），空氣中的水份在此溫度下析出，經氣水分離器分離并由自動排水閥將水份排出，而干燥的低溫空氣則進入空氣預冷器，再與未處理的壓縮空氣進行熱交換升溫后輸出，即為處理后的干燥空氣。

設計特點
CHARACTERISTICS

1、利用工業循環水作制冷系統的冷卻介質，適合高溫環境使用；

2、換熱器采用逆流設計，換熱效率高，體積小；

3、制冷壓縮機采用松下、博陽等公司全封閉或半封閉制冷壓縮機、運轉穩定、噪聲低、COP高、性能可靠、省電壽命長；

4、制冷控制元件均采用世界上最先進的丹麥丹佛斯、美國艾默生、斯波蘭制冷元件

5、汽水分離器采用三級分離方式：直接碰撞式分離+低速離心分離+不銹鋼絲網除霧分離器，將99.9%的液態水份從被冷卻的壓縮空氣中分離出來，紡織水份的二次蒸發，包裝成品氣的低露點品質；

工作原理
PRINCIPLE

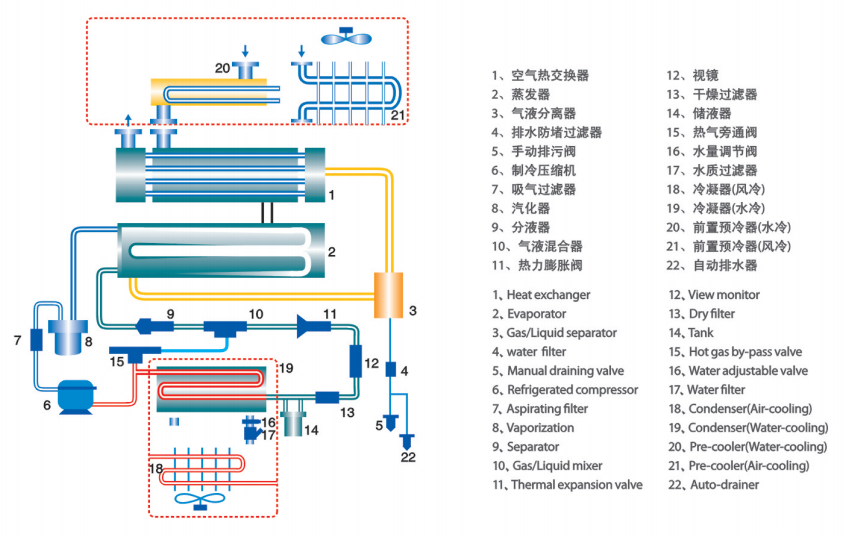

壓縮空氣首先進入預冷卻器(20、21)進行初步冷卻，再引入氣對氣熱交換器(回?zé)崞? (1) ,由冷卻的排出空氣進一步降溫,并將冷凝出的水排出機外。然后流入氣對制冷劑的熱交換器(蒸發器) (2) ,由制冷系統進一步冷卻。

壓縮空氣經過預冷卻器(20、21)、回?zé)崞?1)和蒸發器(2)逐步冷卻后，空氣中水汽凝結成液態水珠，經氣液分離器(3)分離出液態水。經過氣液分離器(3)的干燥冷卻空氣通過氣對氣熱交換器(回?zé)崞? (1) 的另一流程,在離開干燥機時被升溫。

產品細節
DETAILS

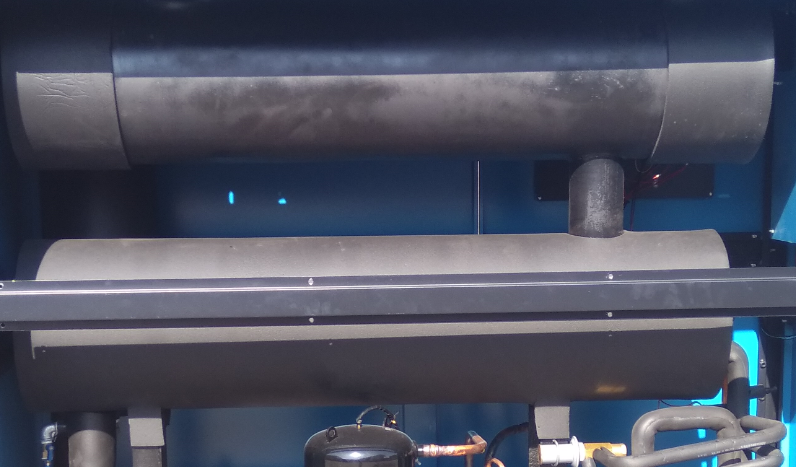

制冷系統配置完善

機器的關鍵部件采用進口品牌產品，在保證了處理效果的同時又保證了系統的可靠運行和壽命。制冷及空氣系統經專家準確計算，設計參數均保留20%以上的余量。

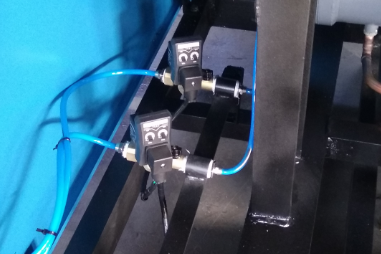

電子排水器

采用電子定時式排水器，進口技術品牌，且選用放大一檔電子自動排水器，杜絕堵塞帶來的隱患故障。

氣液分離快速

采用過濾式氣液分離器，內裝國外HANKISON濾芯，氣液分離效果快速，避免了水分的二次蒸發，確保冷干機的干燥效果的重要作用，它比旋風分離器分離效率更高，分離效率達到99.99%。

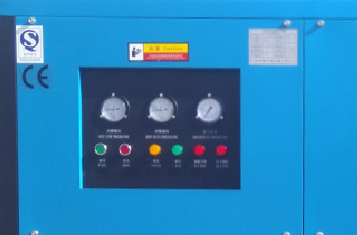

智能保護裝置

簡約的控制面板但是能有效監控機器運行的每一個實況，要看機器運行數據一目了然，更能檢測到運行過程中哪一部分出現故障。

壓縮空氣系統配置圖
COMPRESSED AIR SYSTEM CONFIGURATION DRAWING

為您提供高品質的壓縮空氣
TO PROVIDE YOU WITH HIGH QUALITY COMPRESSEDAIR

滬盛系列干燥機在符合額定工況條件下(即入口溫度38C，入口壓力7Kgf/cm2，相對濕度100%及最大負載100%)連續運行，出口露點將保證達到原設計值。

正確地選擇一臺冷凍式干燥機，必須同時考慮到壓縮空氣的實際流量、壓力、溫度以及環境溫度和要求的壓力露點溫度五大要案。

當要求壓縮空氣的“壓力露點"低于零度時，吸干機是壓縮空氣處理更好的設備。

水冷型冷凍式干燥機技術參數
型號 model	HSD-15NFW	HSD-20NFW	HSD-25NFW	HSD-30NFW	HSD-40NFW	HSD-50NFW	HSD-60NFW	HSD-80NFW
處理量 (Nm³/min)	17	23	27	33	45	55	65	85
電源（V/Hz）	380V/50Hz
壓縮機功率（HP）	4.0	5.0	5.5	7.5	10.0	13.5	15.0	20.0
冷卻水流量（Nm³/h）	3	3.7	4.4	5.9	7.4	8.9	11.1	14.5
空氣接管口徑	DN80	DN80	DN80	DN80	DN100	DN125	DN125	DN125
冷卻水管口徑	ZG1/2"	ZG2"
設備凈重	360	420	550	640	730	830	1020	1600
外型尺寸	長 length	1550	1600	1700	1860	2020	2170	2230	2460
寬 width	750	810	850	900	970	1120	1030	1160
高 height	1200	1220	1360	1470	1490	1758	1798	2019
