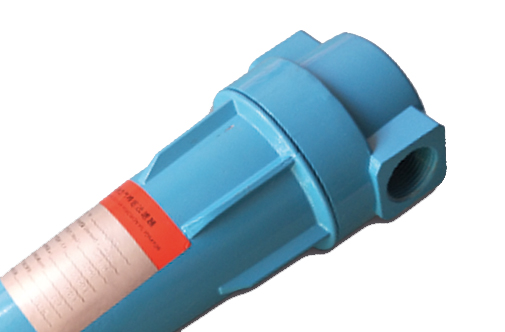

壓縮空氣過濾器

型號：HF9-HF1-

工作壓力：1.0Mpa

工作溫度：66℃

濾芯支數：1-31支

處理量：0.65-560m3/min

產品特點：壓縮空氣是現代工業中最為安全的動力能源，因為它具有靈活性，而且環保、安全、可靠，然后只有在這些壓縮空氣潔凈時，其優勢才能體現。眾所周知，灰塵顆粒總存在于大氣中，這些顆粒被壓縮機吸入后，將被濃縮8倍，除此之外，根據壓縮機型的不同或多或少的油及微細油霧的形態進入壓縮空氣網絡

咨詢熱線 18017005465

立即咨詢

產品介紹
視頻中心
技術參數

產品介紹
INTRODUCTION

壓縮空氣是現代工業中最為安全的動力能源，因為它具有靈活性，而且環保、安全、可靠，然后只有在這些壓縮空氣潔凈時，其優勢才能體現。眾所周知，灰塵顆粒總存在于大氣中，這些顆粒被壓縮機吸入后，將被濃縮8倍，除此之外，根據壓縮機型的不同或多或少的油及微細油霧的形態進入壓縮空氣網絡，加之在潮濕空氣系統產生的腐蝕等不利因素，將造成重大工業難題，即:停產、廢品的出現和高額的維修費用等。為解決這些長期困擾工業企業的難題，用盡可能小的過濾材質處理盡可能大的流量是我們的追求，把多層過濾材料的組合折疊，形成這一世界最先進的過濾技術。

設計特點
CHARACTERISTICS

1、精致的外觀設計，精良的螺紋加工技術或法蘭型，

2、在殼體上標注了空氣的流向，極易安裝。

3、外殼采用優質鋁合金和碳鋼材料。

4、外表噴涂環氧樹脂粉末以提高耐用性和腐蝕性。

5、緊湊型的設計，減少維護所需的空間。

6、壓差計指示更換濾芯的時間一目了然。

7、可靠的自動排液裝置。

8、過濾器管頭和管身采用卡口式連接，方便快捷安裝和維護。

9、流通路徑擴大，以減少壓降。

工作原理
PRINCIPLE

精密過濾器是壓縮空氣系統中不可或缺的重要組成部分，保證了整套凈化系統設備的良好運行，壓縮空氣首先進入過濾器內，通過濾芯的過濾、攔截、擴散、重力等作用，有效地阻擋壓縮空氣中的污染物，除去水份、塵粒、有霧等雜志，從而使壓縮空氣潔凈、干燥。壓縮空氣精密過濾共設計了C級、T級、A級和H級四個等級，按過濾精度從粗到精，精逐級過濾達到目標效果。

產品細節
DETAILS

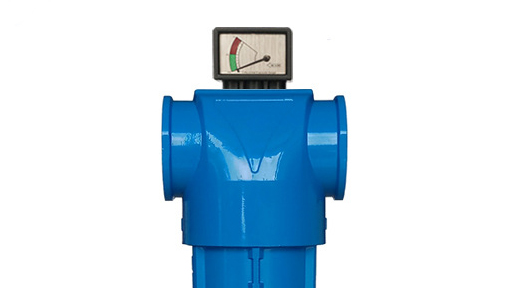

配備壓差表

配備壓差表或壓差指示器能簡單的測量壓差以及顯示濾芯過早堵塞,從而避免壓差過大或非正常濾芯堵塞。

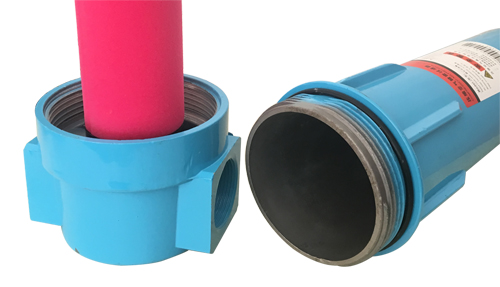

鋁合金外殼

外殼采用優質鋁合金和碳鋼材料，采用高端的表面處理工藝，提高耐用性和抗腐蝕性，延長使用壽命。

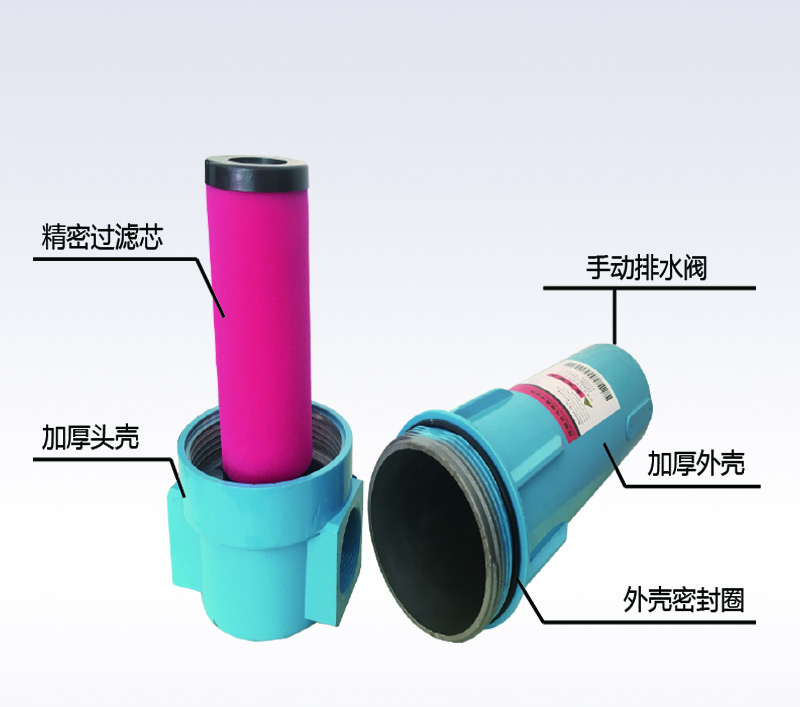

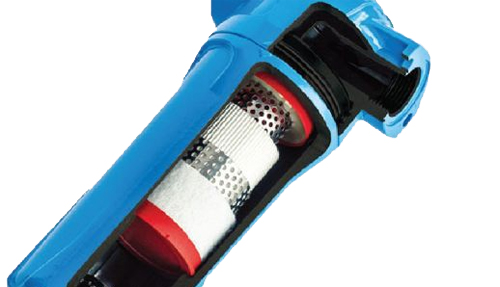

高精密過濾

與小型過濾器相比，更長的管壁讓水汽、油污得到更為充分的冷凝高質量大體積的濾芯，讓隔絕油水雜志效果更勝一籌。

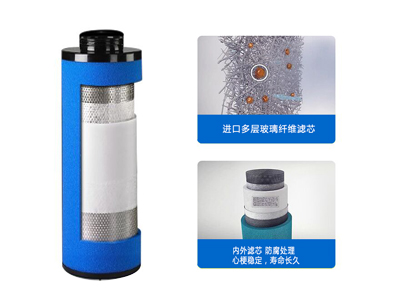

納米精密過濾芯

濾芯內外采用大孔徑鍍鋅網，通氣性能強，中間層采用不同精度玻纖紙和玻纖棉，延長濾芯壽命。

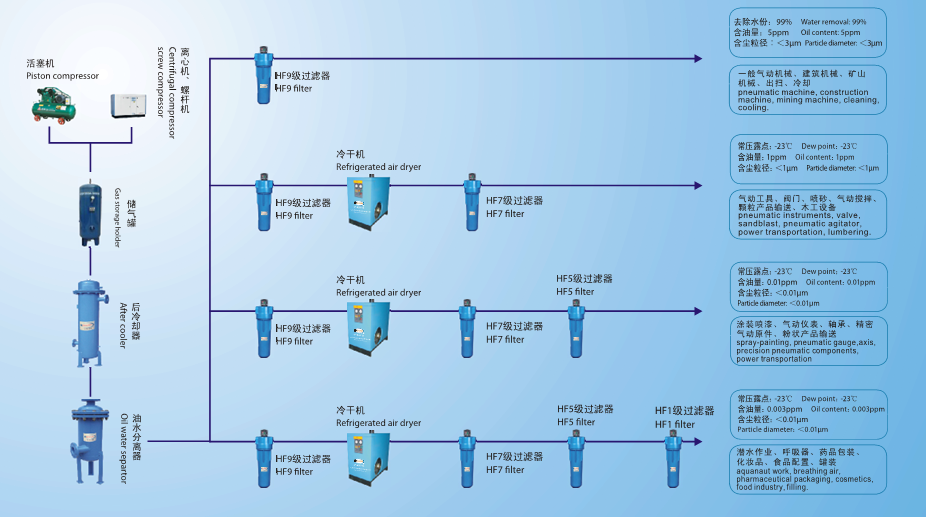

壓縮空氣系統配置圖
COMPRESSED AIR SYSTEM CONFIGURATION DRAWING

為您提供高品質的壓縮空氣
TO PROVIDE YOU WITH HIGH QUALITY COMPRESSEDAIR

滬盛系列干燥機在符合額定工況條件下(即入口溫度38C，入口壓力7Kgf/cm2，相對濕度100%及最大負載100%)連續運行，出口露點將保證達到原設計值。

正確地選擇一臺冷凍式干燥機，必須同時考慮到壓縮空氣的實際流量、壓力、溫度以及環境溫度和要求的壓力露點溫度五大要案。

當要求壓縮空氣的“壓力露點"低于零度時，吸干機是壓縮空氣處理更好的設備。

壓縮空氣過濾器技術參數
規格型號 model	處理量(Nm³/min)	濾芯支數	外型尺寸	接口尺寸	設備凈重
HF9-	HF7-	HF5-	HF3-	HF1-	寬 width	高 height
0.5	0.5	0.5	0.5	0.5	0.6	1	105	160	ZG1"	5
1	1	1	1	1	1.2	1	105	210	ZG1"	5
2	2	2	2	2	2.4	1	105	275	ZG1"	8
4	4	4	4	4	3.8	1	133	295	ZG1/2"	10
5	5	5	5	5	5	1	133	420	ZG1/2"	10
7	7	7	7	7	7	1	164	510	ZG1/2"	15
8	8	8	8	8	8.5	1	164	550	ZG1/2"	25
10	10	10	10	10	11	1	164	625	ZG2"	25
13	13	13	13	13	13.8	1	194	730	ZG2"	25
18	18	18	18	18	18	1	310	920	DN80/ZG2"	35
22	22	22	22	22	22	1	310	920	DN80	35
26	26	26	26	26	26	2	475	1038	DN80	80
35	35	35	35	35	35	2	475	1038	DN80	85
45	45	45	45	45	45	2	475	1038	DN100	90
54	54	54	54	54	54	3	525	1070	DN125	125
66	66	66	66	66	66	3	608	1110	DN125	135
88	88	88	88	88	88	4	617	1186	DN125	145
110	110	110	110	110	110	5	617	1186	DN150	150
132	132	132	132	132	132	6	612	1270	DN150	210
150	150	150	150	150	154	7	612	1270	DN200	220
180	180	180	180	180	180	10	662	1320	DN200	235
200	200	200	200	200	200	11	662	1320	DN200	240
230	230	230	230	230	234	13	730	1366	DN200	265
250	250	250	250	250	252	14	730	1366	DN200	280
280	280	280	280	280	288	16	802	1446	DN250	335
300	300	300	300	300	310	17	855	1460	DN250	375
350	350	350	350	350	360	20	855	1460	DN250	390
400	400	400	400	400	415	23	922	1600	DN300	455
450	450	450	450	450	450	25	922	1600	DN300	465
500	500	500	500	500	510	28	1015	1712	DN400	520
550	550	550	550	550	560	31	1015	1712	DN400	550
